Самый простой самодельный металлоискатель из мультиметра за 15 минут


Самодельный металлоискатель сделанный из обычного мультиметра: подробный фото отчёт по изготовлению самоделки.

Всем привет! Хочу показать, как можно сделать очень простой металлоискатель практически за несколько минут. Сразу уточню, что это далеко не профессиональный металлоискатель, но он также может обнаружить металл в земле, на небольшой глубине.

Думаю, у каждого есть дома китайский мультиметр, не обязательно такой как на фото, любой подобный подойдет. Так вот, на базе него и будем делать этот простой прибор для поиска металлов.

Материалы для изготовления:

  • Мультиметр.
  • Проволока медная толщиной около — 0,3 мм.
  • Пластиковая труба.
  • Скотч.

Изготовление металлоискателя

Первым делом нужно сделать поисковую катушку металлоискателя. Для этого берем провод 0,3 мм.

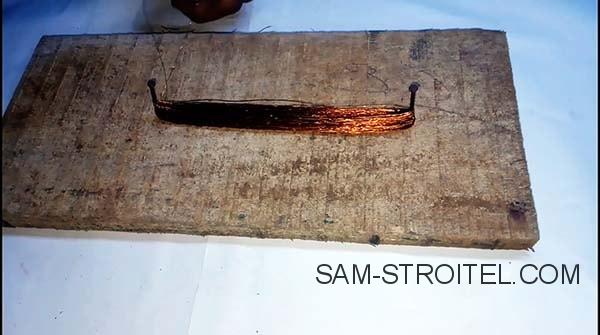

В доску вбиваем 2 гвоздя и на них наматываем 150 витков медной проволоки.

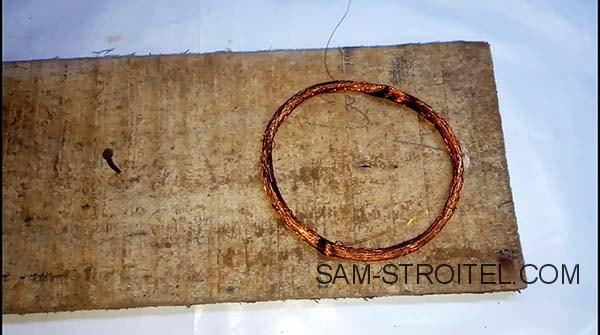

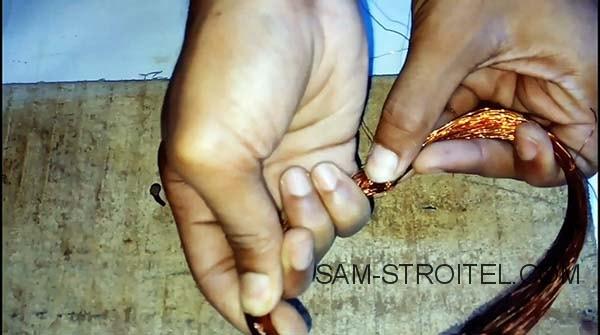

Снимаем намотку, фиксируем кусочками проволоки, формируем катушку в виде круга.

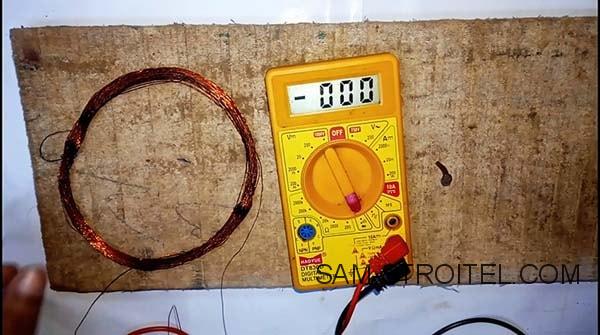

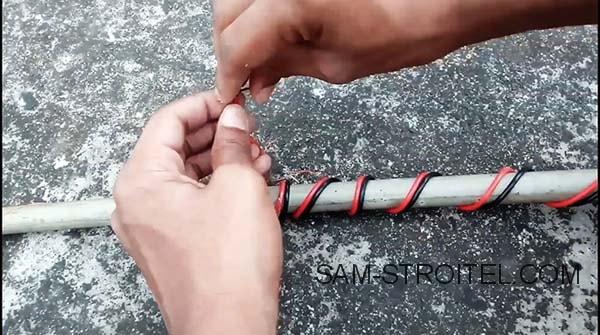

Подключаем щупы китайского мультиметра к катушке, предварительно отчистив контакты от изоляции.

Мультиметр устанавливаем в режим проверки диодов. На этом все, металлоискатель готов.

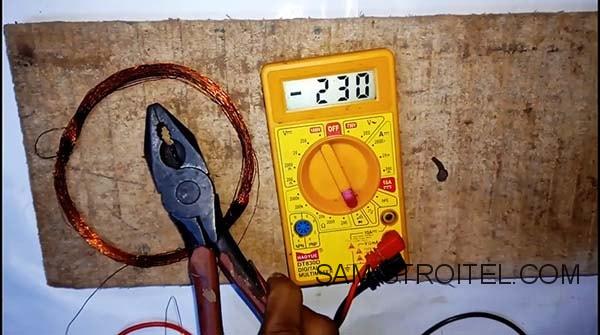

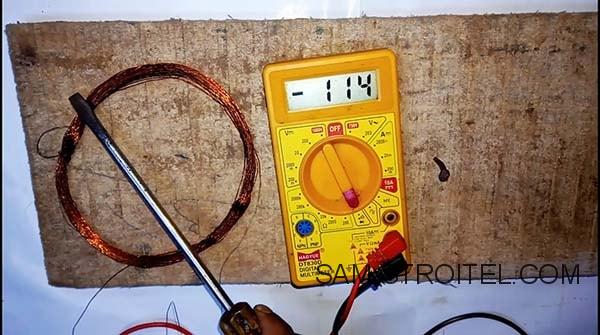

Для проверки поднесите металлический предмет и показания тестера сразу изменятся.

Мультиметр в режиме прозвонки диодов выдает на щупы переменный ток, так как изначально не знает полярность подключенного диода. Данный переменный сигнал производит в катушке резонанс и считывает его значение. Как только в катушке появляется металл — это меняет ее индуктивность, что и считывает тестер.
У данного прибора есть один недостаток: он работает в импульсном режиме, и, поэтому, необходимо двигать постоянно предмет, чтобы его обнаружить. Так как если металл в катушке остается, но не двигается, тестер выдает «0» или низкие значения.

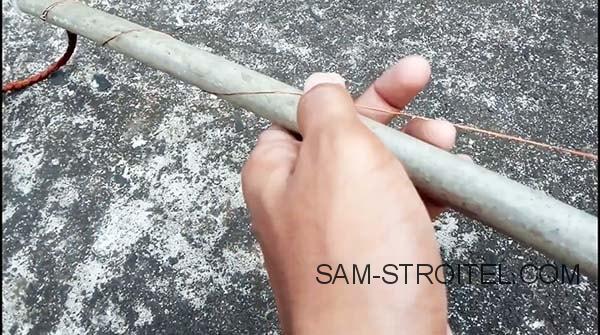

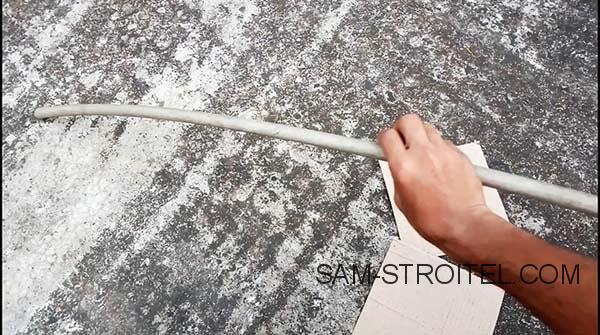

Дополним наш металлоискатель поисковой штангой, для удобство использования. Берем пластиковую водопроводную трубу и немного сгибаем снизу.

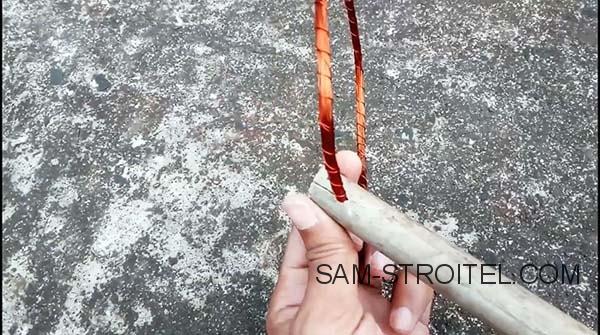

На торце трубы делаем прорез и отверстие для катушки.

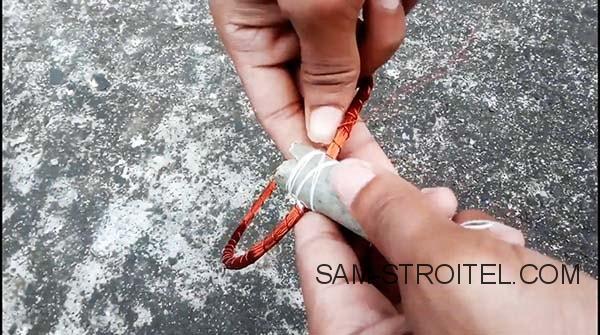

Крепим катушку.

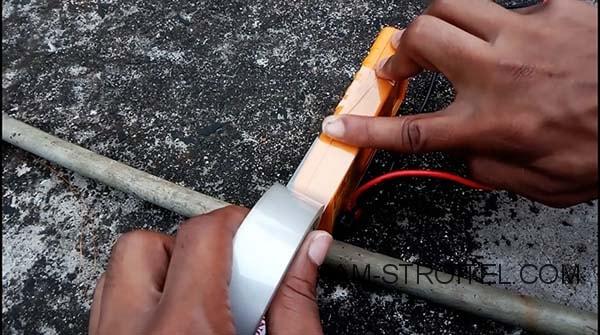

Тестер закрепим скотчем.

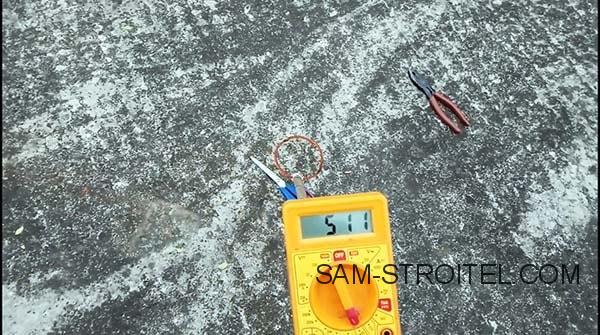

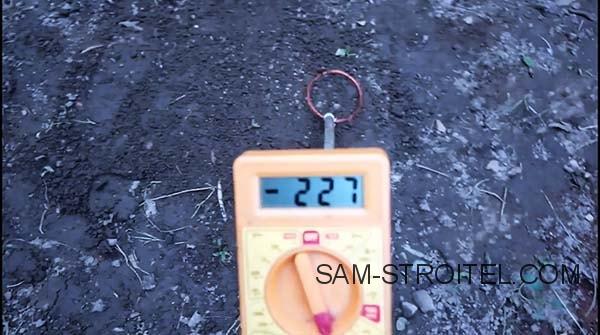

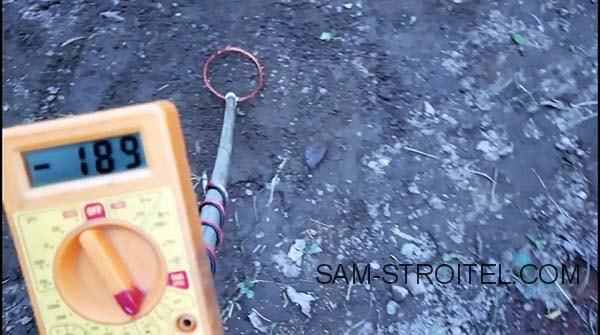

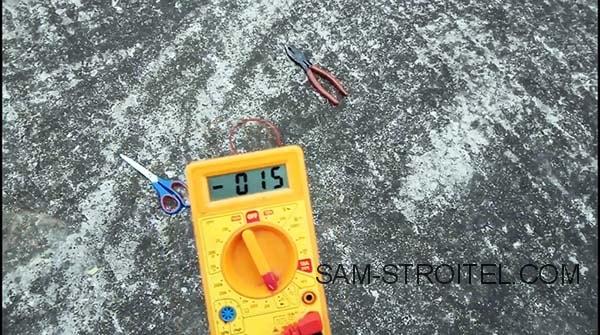

При обнаружении металлических предметов, на дисплее отображаются показания прибора.

Смотрим видео:
