Самодельный мангал коптильня своими руками, размеры, фото и описание самоделки прилагаются.

Понадобилось сделать мангал коптильню, так сказать, два в одном. Конструкция представляет собой мангал на который устанавливается съёмная коптильня, что довольно удобно и практично.

Размеры коптильни:

• Ширина — 300 мм.
• Высота — 250 мм.
• Длина — 490 мм.
• Поддон на высоте 40 мм.
• Первая решётка на высоте — 60 мм, вторая на высоте — 160 мм.
• Толщина металла 4 мм.

Размеры мангала:

• Длина — 700 мм.
• Высота — 250 мм.
• Ширина — 285 мм.
• Дымоход высота — 600 мм.
• Колосники на высоте 50 мм,
• Толщина стенок — 8 мм.

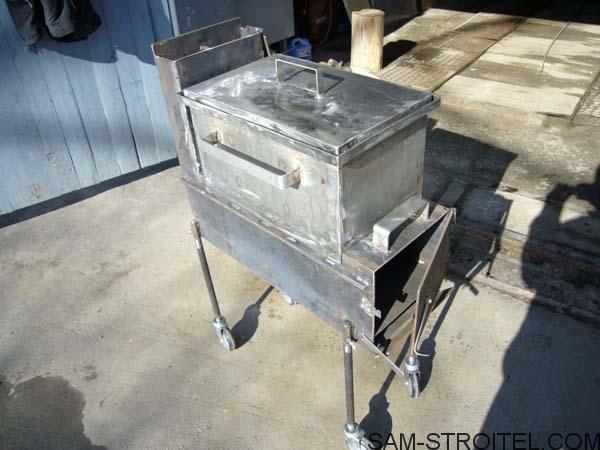

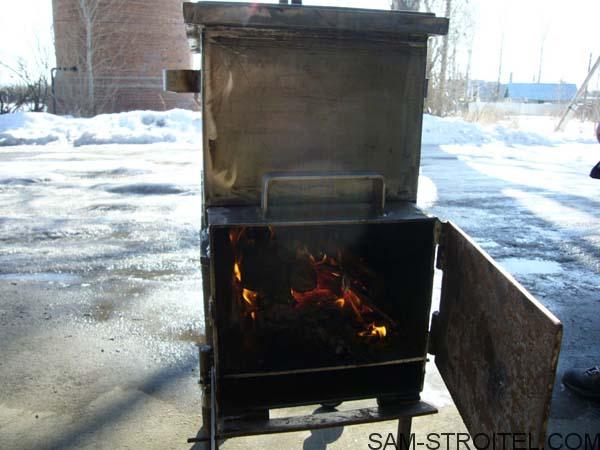

Собственно получился вот такой мангал коптильня:

Ящик коптильни сделан из нержавейки.

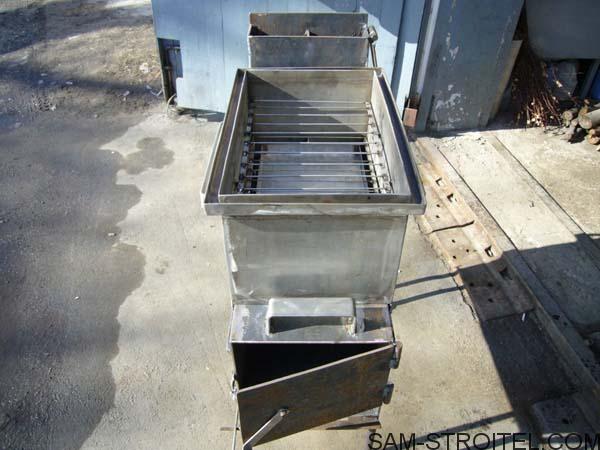

Вот так выглядит коптильня внутри.

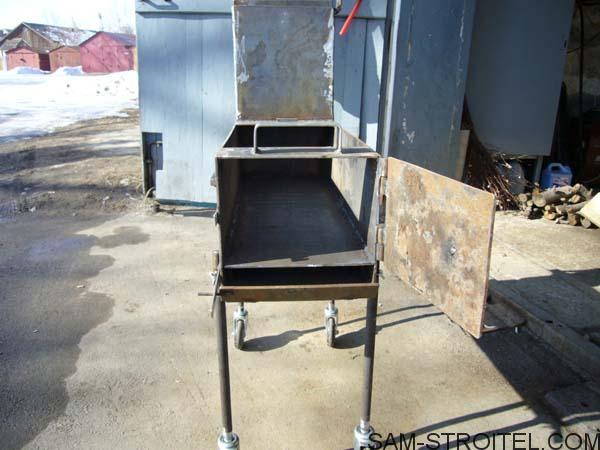

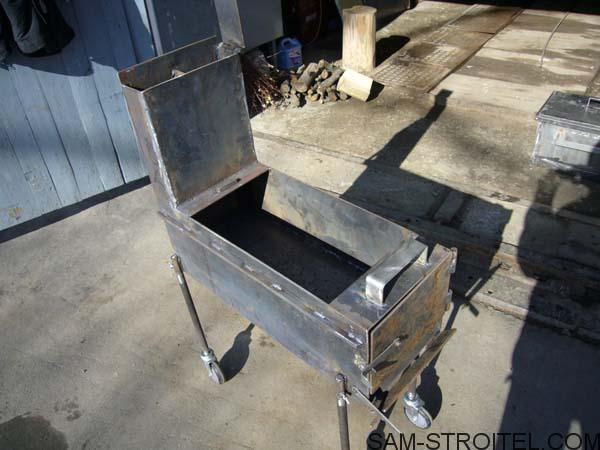

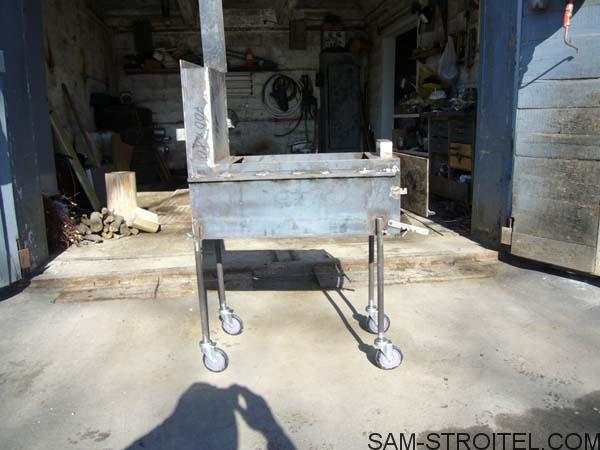

А это мангал со снятой коптильней. Здесь обычный листовой металл толщиной — 8 мм.

Получилась отменная коптильня своими руками, результат на фото:

Автор самоделки: Андрей Костылев. г. Рязань.
