Чертежи картинга с размерами для самостоятельной сборки. Подробное руководство как сделать картинг своими руками с подробным описанием.

Как известно карт это самый простой спортивный мини автомобиль, без кузова и подвески, оснащённый одноцилиндровым двухтактным двигателем воздушного охлаждения и дисковыми тормозами.

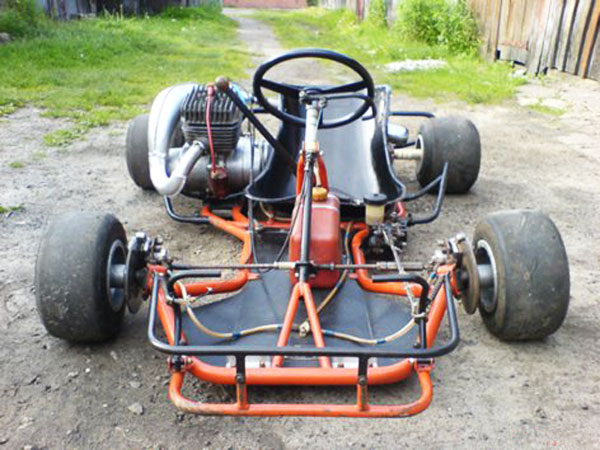

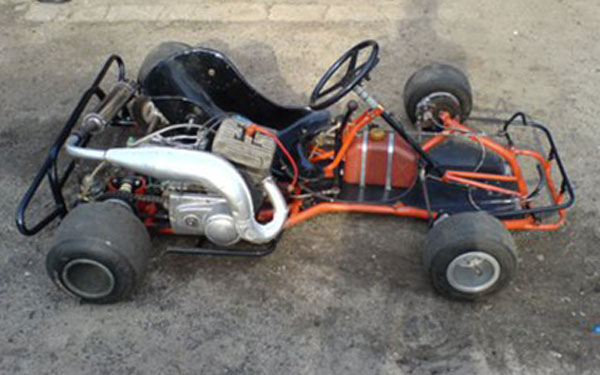

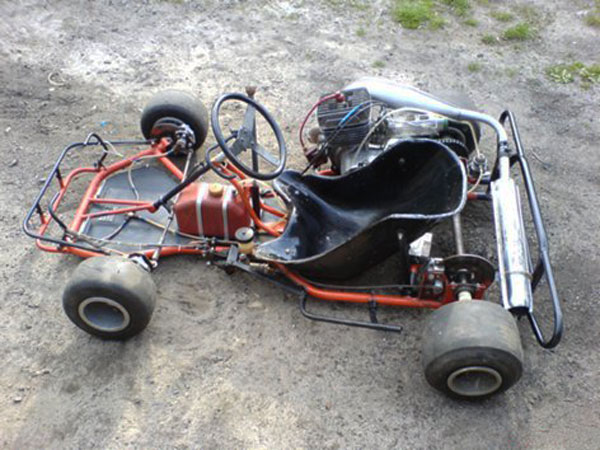

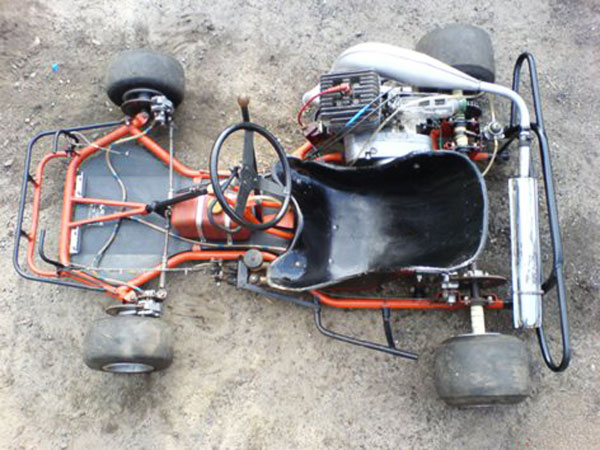

Несмотря на то, что автомобиль сам по себе прост, изготовить его не так уж легко. Далее предлагаю посмотреть несколько фото самодельного карта с двигателем от мотоцикла Минск, объёмом 125м³.

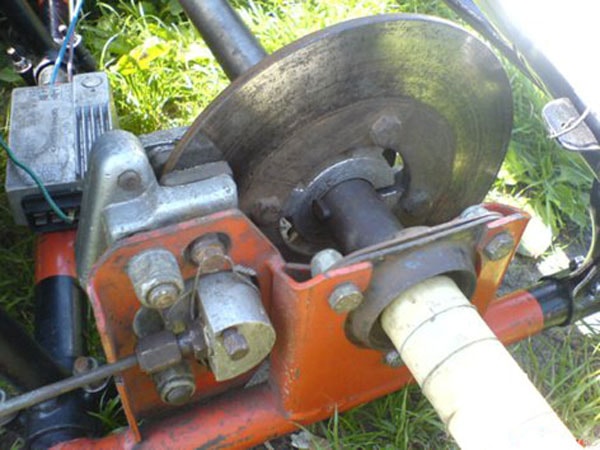

На фото дисковые тормоза.

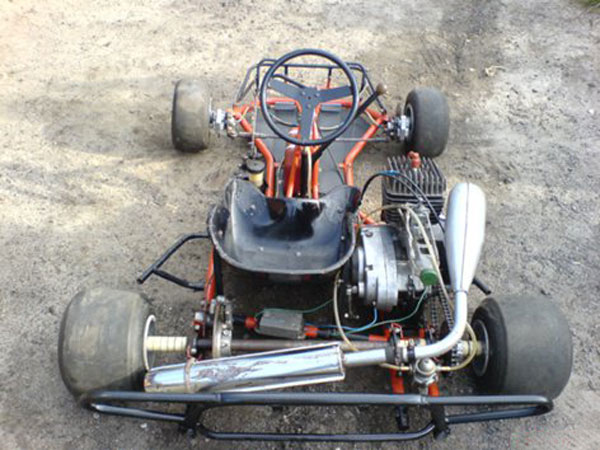

Выхлопная система.

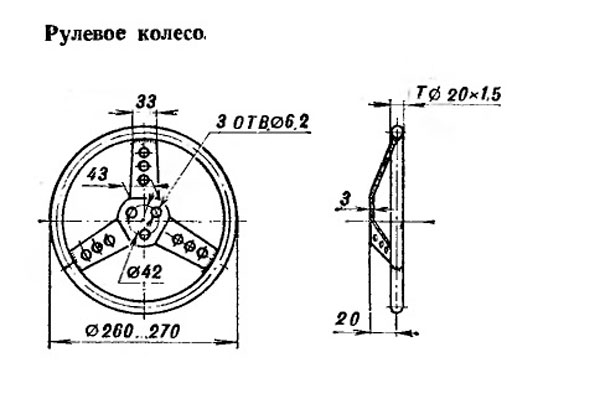

Далее представлены чертежи картинга, которыми можно воспользоваться для самостоятельного изготовления карта.

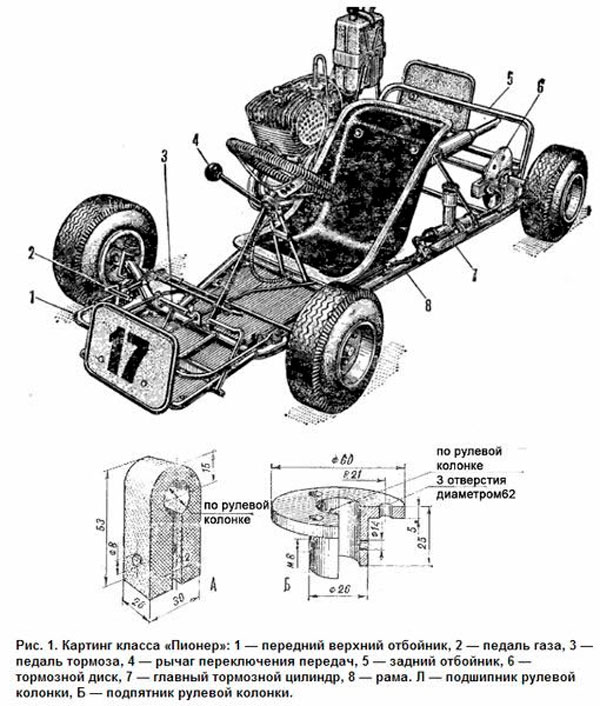

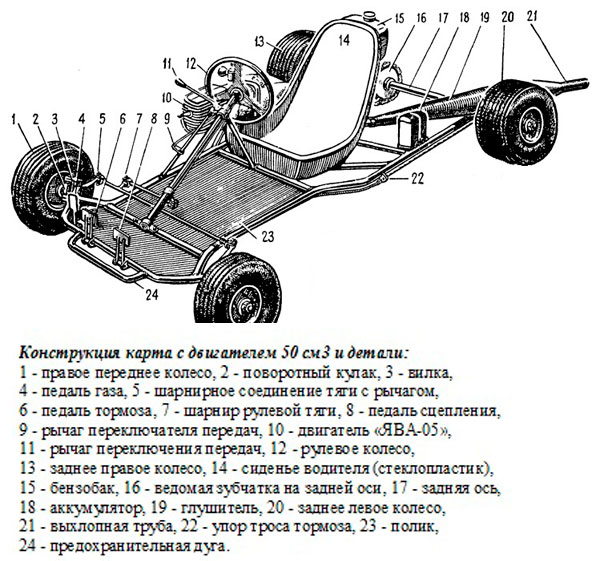

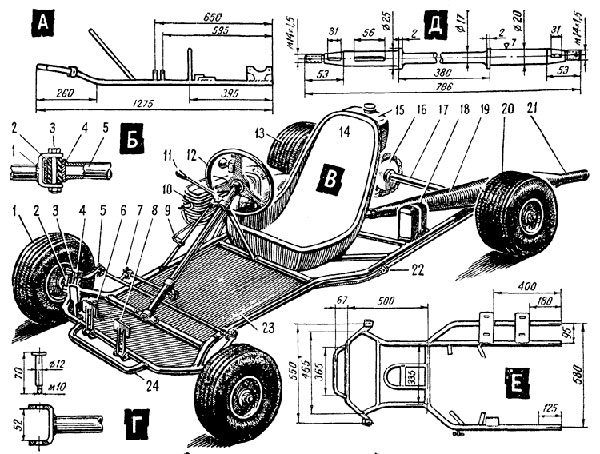

На рисунке показана конструкция картинга со всеми узлами и деталями.

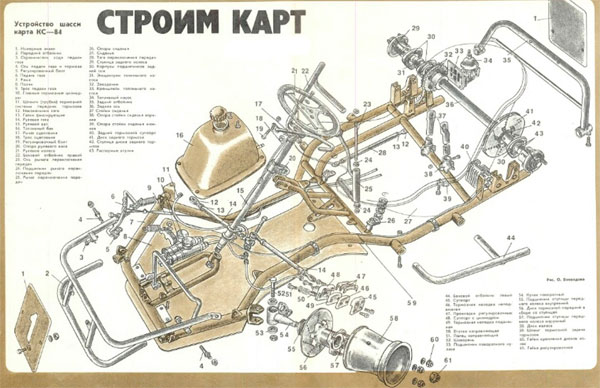

Схема сборки.

Основные узлы автомобиля.

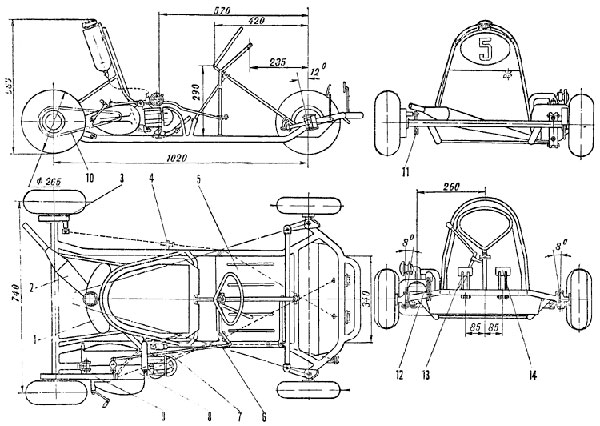

Габаритные размеры картинга:

• Расстояние между осями — 115 см.
• Колёсная база – задняя — 730 см.
• Передняя – 750 см.

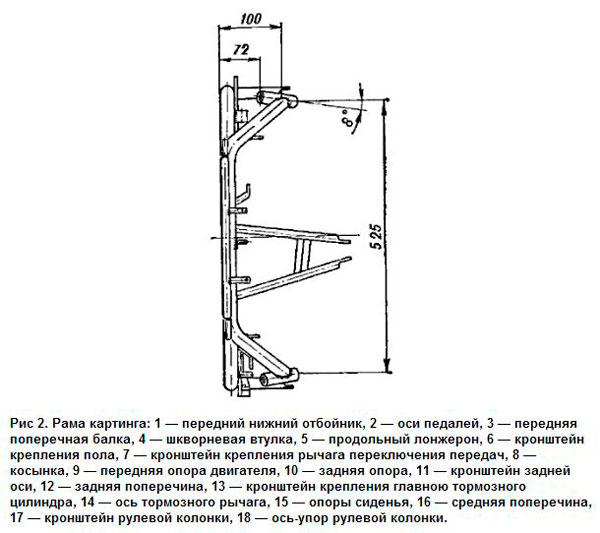

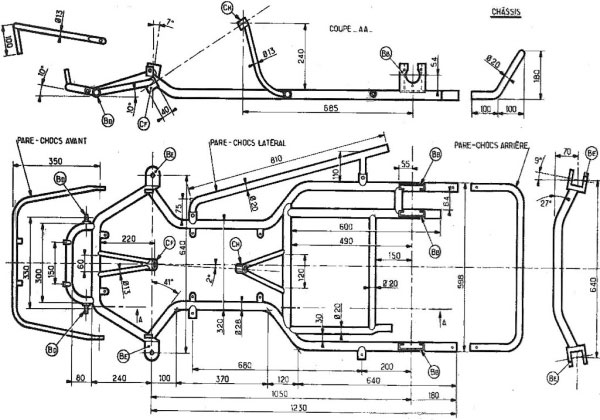

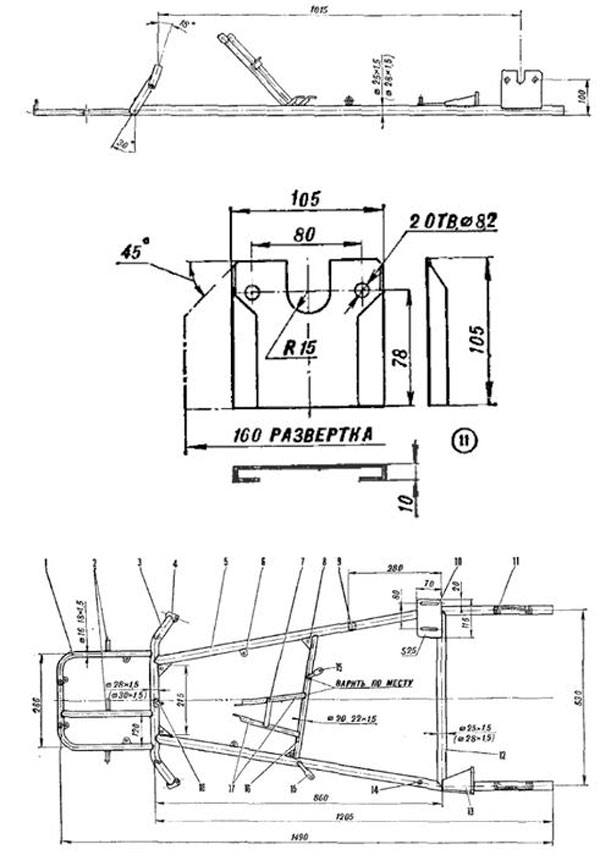

Чертежи рамы картинга с размерами и описанием.

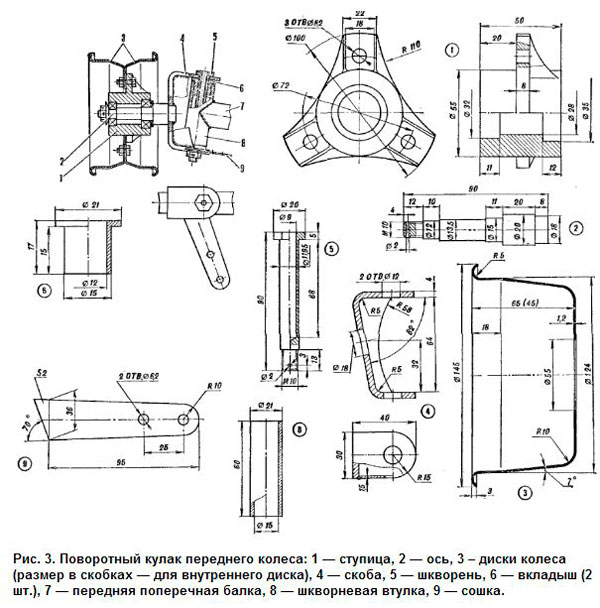

Поворотный кулак переднего колеса.

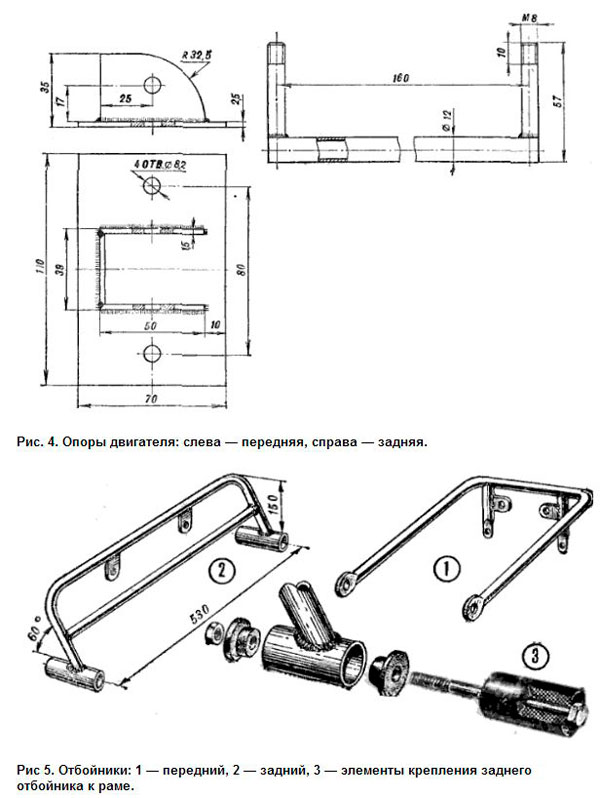

Чертежи опор двигателя и отбойников картинга.

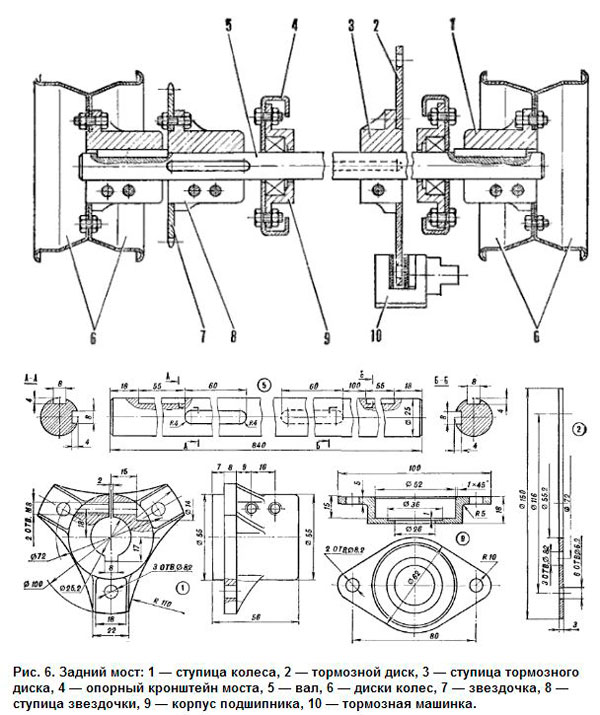

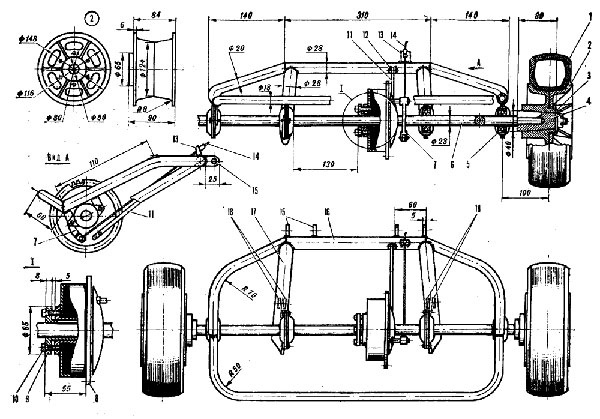

Задний мост картинга.

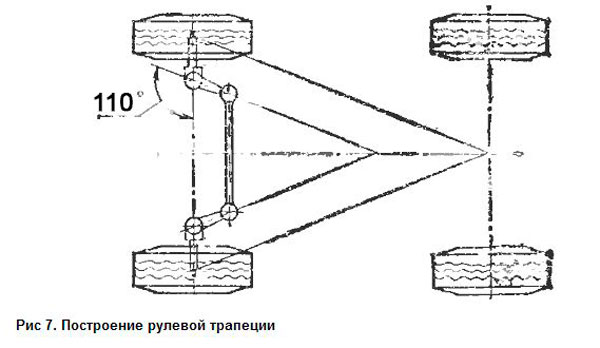

Рулевая трапеция карта.

Воспользовавшись чертежами, Вы сможете самостоятельно сделать картинг своими руками.

Рекомендую посмотреть интересное видео о сборке картинга.
